Mesa de mezcla audio modular con alimentacion unica

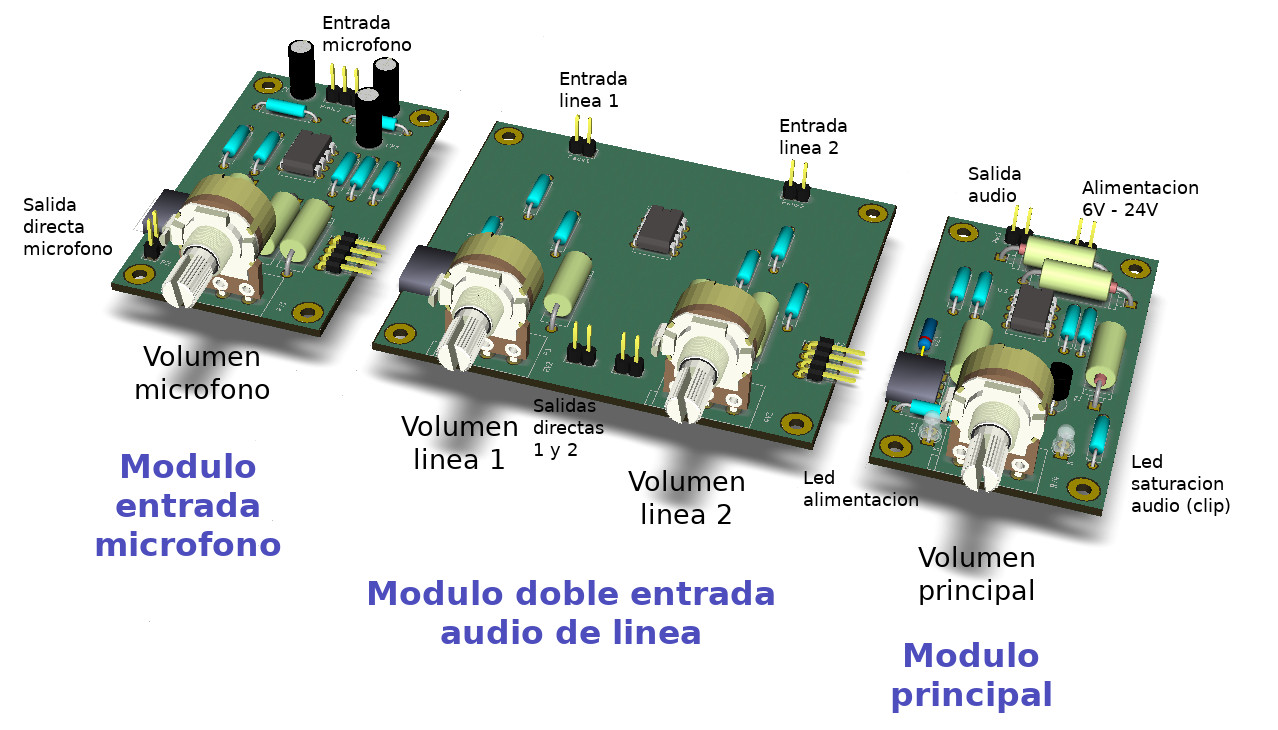

Foto del mixer modulare Figura 1: La mesa de mezcla dividida en sus modulos fundamentales. Empezando desde la izquierda: modulo con entrada microfonicas, modulos con doble entrada de linea, modulo principal.

En esta serie de artículos se presenta una sencilla mesa de mezcla para señales audio con las siguientes características:

  • Sencillo y compacto;
  • Modular;
  • Mono;
  • Alimentación única;
  • Esquema y circuito impreso sencillos.
Baja el proyecto completo en Kicad (181.6Kb)
Baja el esquema, la placa electrónica, los archivos Gerber y PDF para este proyecto.

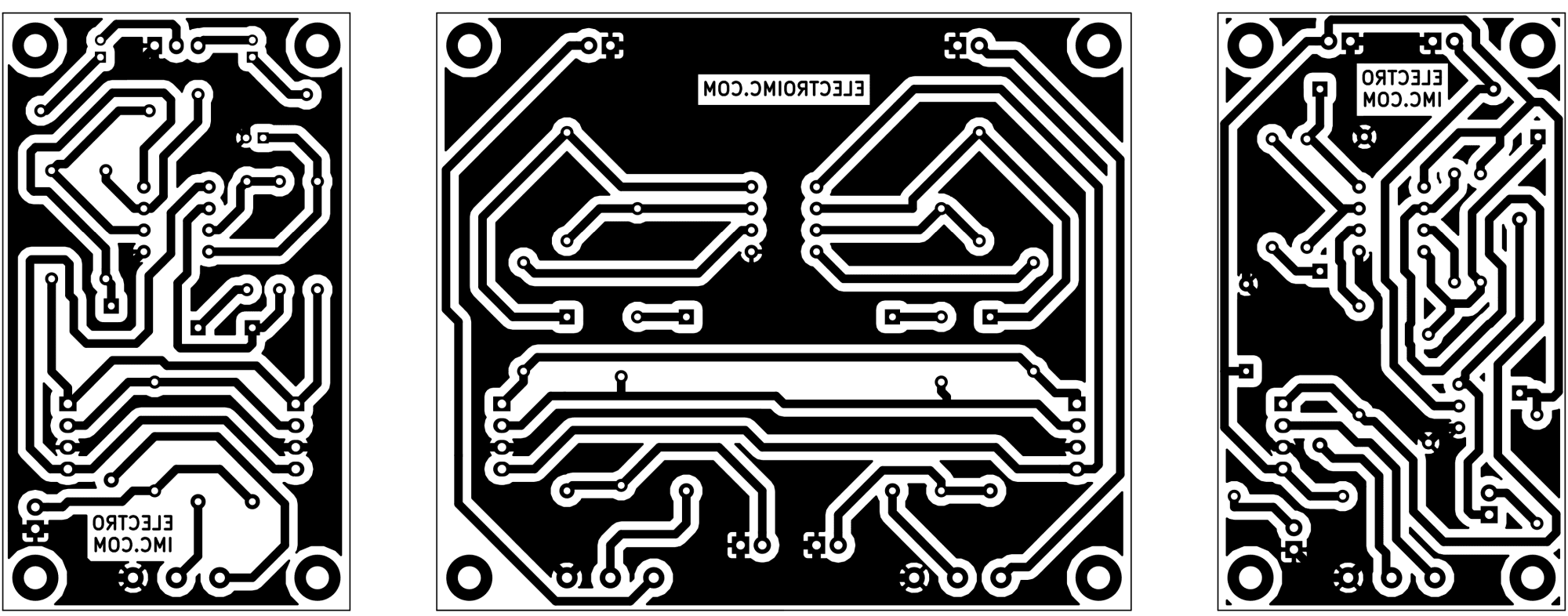

Circuito impreso para la mesa de mezcla audio modular Figura 2: El circuito impreso para los tres modulos de la mesa de mezcla audio modular. En orden desde la izquierda: modulo microfonico, modulo de linea, modulo principal.

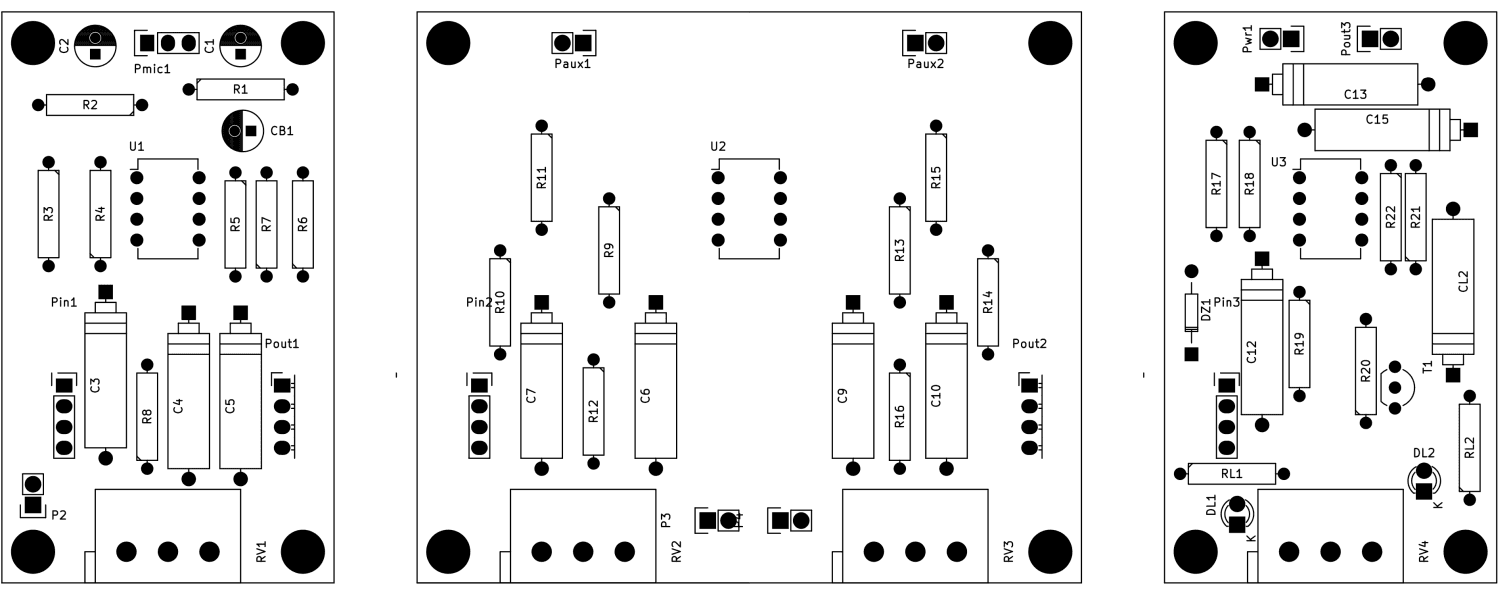

PCB del mixer audio modulare Figura 3: Serigrafía para los tres modulos de la mesa de mezcla audio modular. En orden desde la izquierda: modulo microfonico, modulo de linea, modulo principal.

Sencillo y compacto

Diseñado siguiendo estas dos características, la mezcladora no tiene muchos adornos, y construirla es fácil y rápido. El ajuste del volumen de cada canal y un volumen principal son lo mínimo indispensable para una mesa de mezcla compacta. Como opción, se pueden soldar un led de alimentación y uno de saturación (clip) de la señal. El hecho de que estè dividida en módulos intercambiables permite elegir rápidamente la configuración mejor para cada necesidad. Sin embargo, al pesar de su simplicidad, el proyecyo ha sido desarrollado cuidando la calidad audio de la señal.

Modular

Los tres módulos de la mezcladora (microfonico, audio de linea y principal) permiten personalizar el numero y el tipo de canales según las exigencias, aun después de la realización de la mezcladora. En la Figura 4 hay un posible configuración, apropiada por ejemplo para un pequeño grupo musical no profesional.

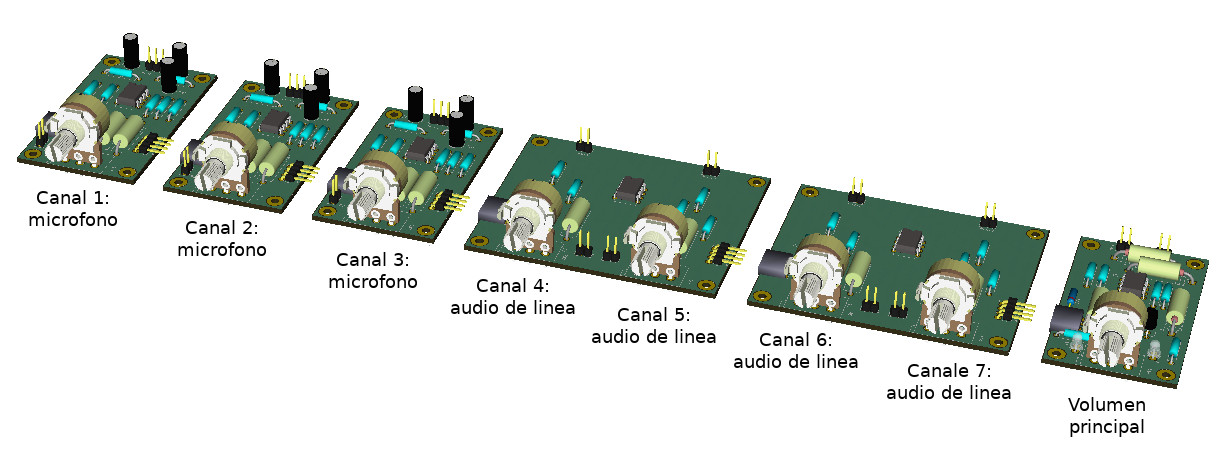

Ejemplo mesa de mezcla con 7 canales Figura 4: Un ejemplo de aplicacion: una mesa de mezcla de 7 canales, que incluyen 4 entradas de linea y 3 entradas microfonicas.

Mono

Sencillez y compacidad del proyecto implican la elección de audio mono, es decir con canal único, para no complicar excesivamente el esquema eléctrico y la realización. Hay de todas maneras muchos caso en los que una mezcladora mono es la solución mas practica, como la creación de una simple sala de ensayo, una noche de karaoke o un altavoz portátil con batería.

Fuente de alimentación única

Las fuentes de alimentación duales simplifican el circuito y su diseño, pero en muchas situaciones reales son incomodas y poco practicas de conseguir: en un coche, con una batería o en un cargador de electrónica de consumo encontraremos siempre una tensión única. Una del las tensiones mas comunes es 12V, por lo tanto esta mesa de mezcla ha sido diseñada para esta tensión.

Si fuera necesario, la mezcladora puede funcionar también entre 6V y 24V con dos pequeñas modificaciones, puesto que el operacional que se usa, como el LM358, lo permita. En este caso, la resistencia de los led en el Modulo principal deberían recalcularse de forma oportuna, como enseñado en la Tabella 1.

Tabella 1: Resistencias de los led según la alimentación
Tension de alimentaciónResistencia de los led RL1, RL2
6V390Ω
12V1 KΩ
24V2,2 KΩ

Esquema y circuito impreso sencillos

La mesa de mezcla usa solamente componentes extremamente comunes en electrónica. Ademas de ser muy conocido, el operacional LM358 tiene muchos circuitos integrados equivalentes por función y pinout. Todas las resistencias y los condensadores tienen valores estándar de la serie E12, y cuando fuera posible se han usados siempre los mismos valores, para minimizar los tipos de componentes distintos.

Los circuitos impresos tiene pistas anchas y una sola cara, y son por lo tanto adecuados para ser realizado con métodos caseros, desde el simple dibujo con bolígrafo hasta el fotograbado con insoladora. En las placas hay agujeros para los tornillos, y la distancia entre los potenciómetros, sea cual sea la combinación de los módulos, es siempre la misma, para simplificar la realización de un panel de usuario.

Bibliografia y otros documentos

  1. Mixer modulare: il modulo principale
