Filtro pasa bajo pasivo para subwoofer del tercer orden

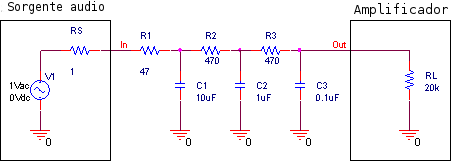

Figura 1: Circuito del filtro pasa bajo

En este articulo es presentado el proyecto de un simple filtro pasa bajo del tercer orden que se pone antes de un amplificador conectado a un subwoofer. El circuito, que usa señales de nivel de linea, tiene una frecuencia de corte de cerca de 200 Hz. Como no hay componentes activos, es muy sencillo de realizar, pero la frecuencia de corte depende de la impedancia de salida de la fuente audio y de la impedancia de entrada del amplificador. En este articulo serán asumidos unos valore típicos para esos parámetros. Para un filtro pasa bajo pasivo con frecuencia de corte regulable podéis leer Filtro pasa bajo pasivo para subwoofer, mientras para una solución mas compleja pero mas precisa es posible utilizar un Filtro pasa bajo activo para subwoofer

La impedancia RS de salida de los modernos reproductores musicales, como mp3 u ordenadores, es muy pequeña, del orden de los Ohm, y en el proyecto fue omisa. Puede ser útil, durante la realización, substituir el resistor R1 con un potenciometro con el mismo valor: si la impedancia de la fuente fuera alta, seria posible bajar el valor de R1.

Por otro lado, la impedancia de entrada de los amplificadores es normalmente alta. Un valor típico es por ejemplo 20KΩ, utilizado por el Fenice 20, un amplificador hi-fi en clase T con potencia 15W + 15W realizado con el integrado Tripath TA2024C. Ese valor fuè asumido en este proyecto.

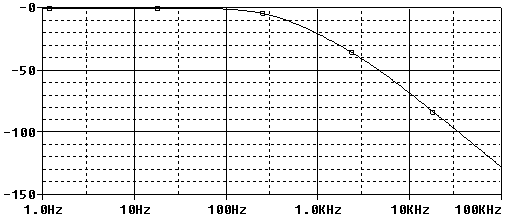

Figura 2: Respuesta en frecuencia del filtro. Es posible notar como la pendiente sea -60 dB/década a causa del orden del filtro.' alt=
